單管縱向抗震支架

文章來源：抗震支架作者：抗震支架小編發布時間：2018-06-11 16:24:54 瀏覽次數：25207

[導讀]：單管縱向抗震支架與建筑結構體牢固連接，以地震力為主要荷載的抗震支撐設施。由錨固體、加固吊桿、抗震連接構件及抗震斜撐組成。通過對機電管線及設備的地震力進行計算，并對管線及設備與機構體的連接進行抗震加固并對其進行抗震驗算，使機電管線及設備與建筑結構體建立可靠連接，可將機電管線及設備承受的地震作用全部傳遞到結構體上，使其遭遇到設防烈度的地震影響后能迅速恢復運轉，進而達到盡快恢復建筑物使用功能的目的。

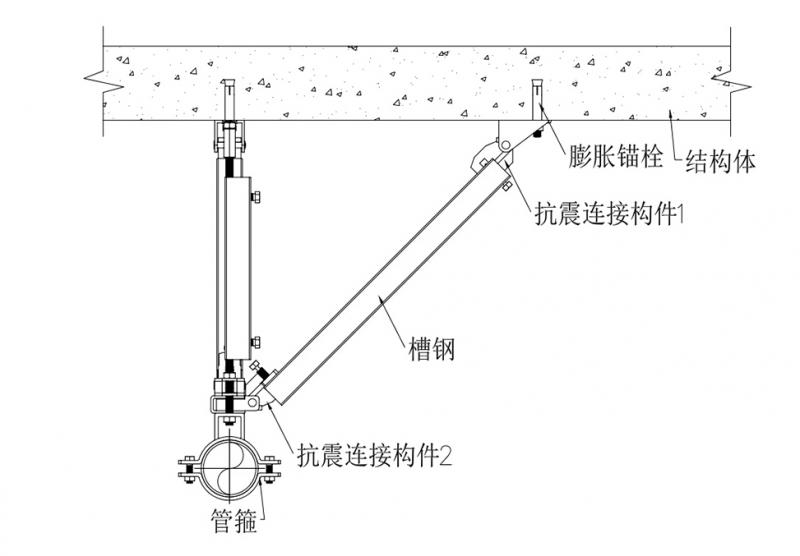

單管縱向抗震支架與建筑結構體牢固連接，以地震力為主要荷載的抗震支架設施。由錨固體、加固吊桿、抗震連接構件及抗震斜撐組成。

機電抗震的基本原理：

通過對機電管線及設備的地震力進行計算，并對管線及設備與機構體的連接進行抗震加固并對其進行抗震驗算，使機電管線及設備與建筑結構體建立可靠連接，可將機電管線及設備承受的地震作用全部傳遞到結構體上，使其遭遇到設防烈度的地震影響后能迅速恢復運轉，進而達到盡快恢復建筑物使用功能的目的。

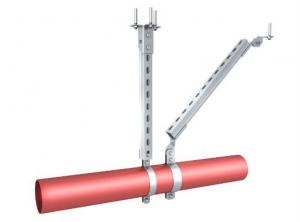

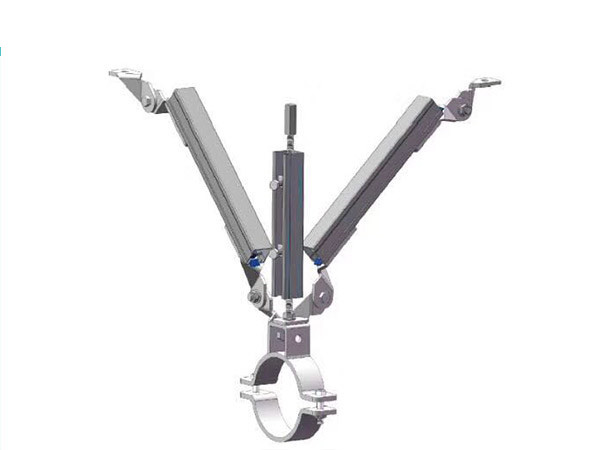

單管縱向抗震支架

單管縱向抗震支架產品優點：

1、組合式構件、裝配式施工，整齊、美觀、大方；

2、各專業協調好，可控制室內空間標高；

3、受力可靠、穩定；

4、跟蹤式服務，在施工現場進行實時指導、解惑；

5、安裝速度快，施工工期短，無需現場焊接；

6、使用壽命長，后期維護方便；

7、材料預算準；

8、良好的通用性；

9、環保。

單管縱向抗震支架安裝規范：

1、管道和電線套管允許縱向偏移，但不得超過最大側向支撐間距的1/16；風管允許偏移，但不得超過風管寬度的2倍。

2、水平管道在90°轉彎時，需設抗震支吊架；其他角度轉彎長度大于抗震設計間距的1/16時，需設側向及縱向抗震支吊架。

3、計算水平地震力荷載時，只需考慮滿負荷重量而不需要考慮其他因素。

4、抗震吊架不應限制管線熱脹冷縮產生的應力，當把熱脹冷縮因素考慮在內時，縱向吊架應在構件選型上考慮所選型號應能抵抗管線的熱脹冷縮應力。

5、保溫管線的抗震吊架管碼需按保溫后的尺寸考慮，門形吊架用于保溫風管，水管亦按此考慮。

6、用于剛性的管道抗震支架不能安裝于建筑的不同結構部位或功能部位，否則會因地震作用而產生不同的位移。

7、單管抗震支架雙向側向或縱向或具有側/縱向作用的拐點抗震支架，應直接與管線或電線套管連接。應注意支管或小一級管線的支撐不能作為主管的抗震支架，即不能作為另一方向（主管）的支撐。

8、管線穿越建筑沉降縫時，應考慮沉降位移的設計。

9、側/縱向斜撐安裝的最佳垂直角度為45°，可根據現場實際情況適當調整。

10、對水、電、風系統的單管或多管共用門型吊架，無論側向或縱向斜撐，斜撐偏離中心線2.5°時不會影響其承載力
